TM 10-3950-672-24-2

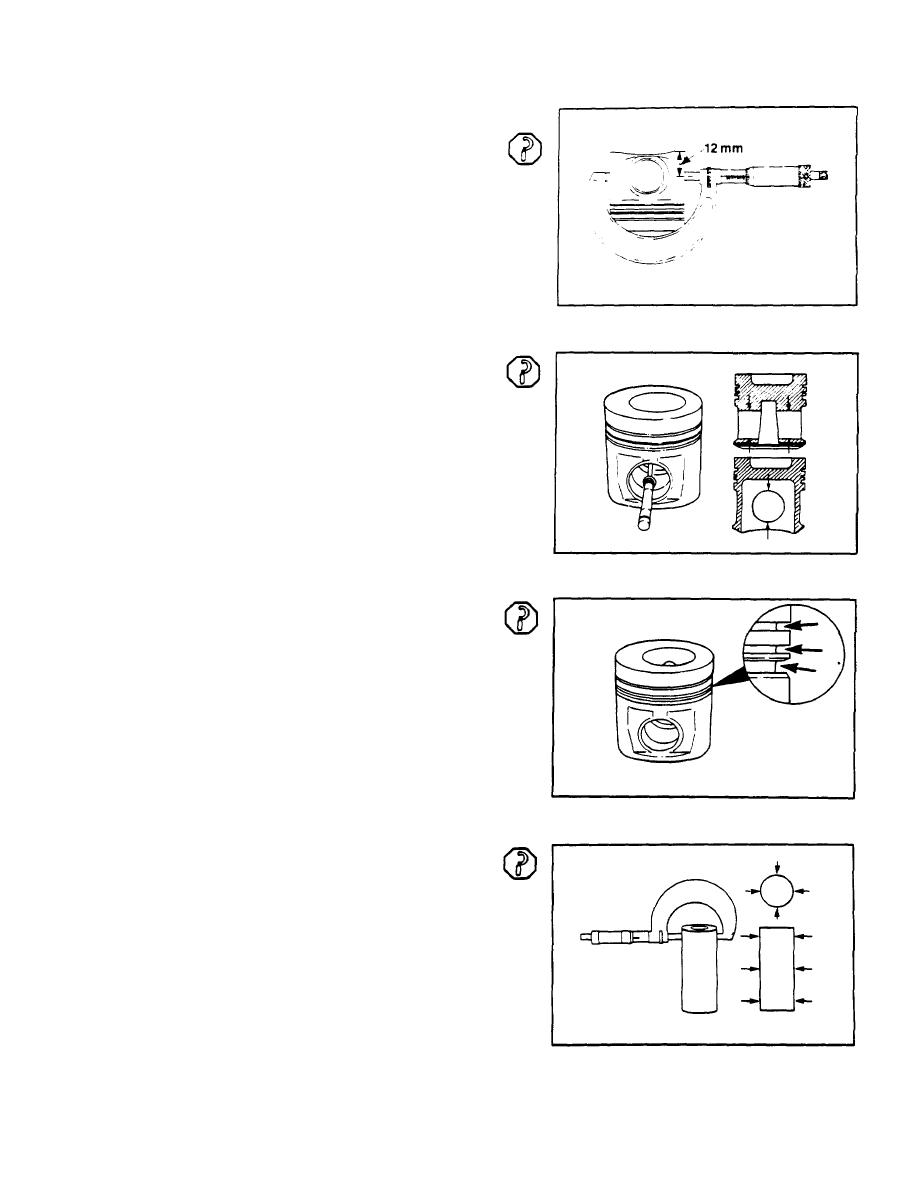

Skirt Diameter (Minimum)
Nominal
101.880mm [4.011 in]
Worn Limit
101.823mm [4.0088 in]
Pin Bore Diameter (Maximum)
40.025mm 11.5758 in]
Note: Measure the diameter on a
vertical axis only.
Ring Groove (Maximum)
Top Groove
Use Keystone Gauge
Intermediate Groove
0.150mm [0.006 in]
Oil Control Groove
0.130mm [0.005 in]
Piston Pin Diameter (Minimum)
39.990mm [1.5744 in]
5-187
