Driver Part No. 3823524 (Coolant Passages)

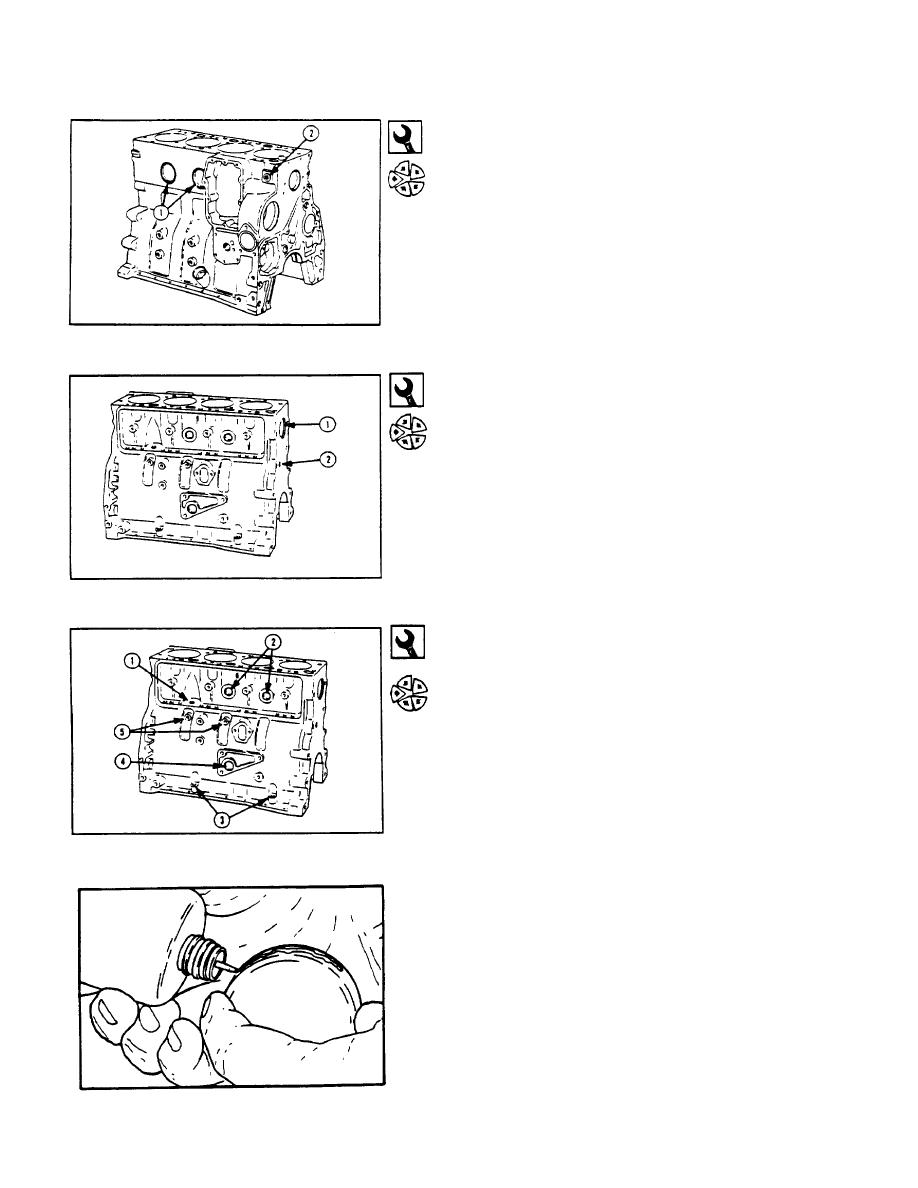

Pipe plug and cup plug locations. Right side of block.
1. Expansion Plug Part No. 3900965 (58.06 mm)
2. Pipe Plug, 0.50 in (1/2 in)
Driver Part No. 3823524 (Coolant Passages), Part
No. 3823520 (Oil Rifle)
Expansion plug locations. Rear of block.
1. Expansion Plug Part No. 3900956 (17.73 mm)
2. Expansion Plug Part No. 3900965 (58.06 mm)
Driver Part No. 3823520 (Oil Rifle), Part No.
3376816 (Crankcase), Part No. 3376817 (Alternate
Oil Fill), Part No. 3822372 (Alternate Dipstick Holes)
Pipe plug and expansion plug locations.
Left side of
block.
1.
Expansion Plug Part No. 3900956 (17.73 mm)
2.
Expansion Plug Part No. 3914035 (25.75 mm)
3.
Expansion Plug Part No. 3900955 (9.80 mm)
4.
Expansion Plug Part No. 3900958 (32.03 mm)
5.
Pipe Plug, 0.1250 in (1/8) NPTF Hex Head
Camshaft Expansion Plug - Installation
Apply a bead of Loctite TM 277 around the outside
diameter of the camshaft expansion plug.
